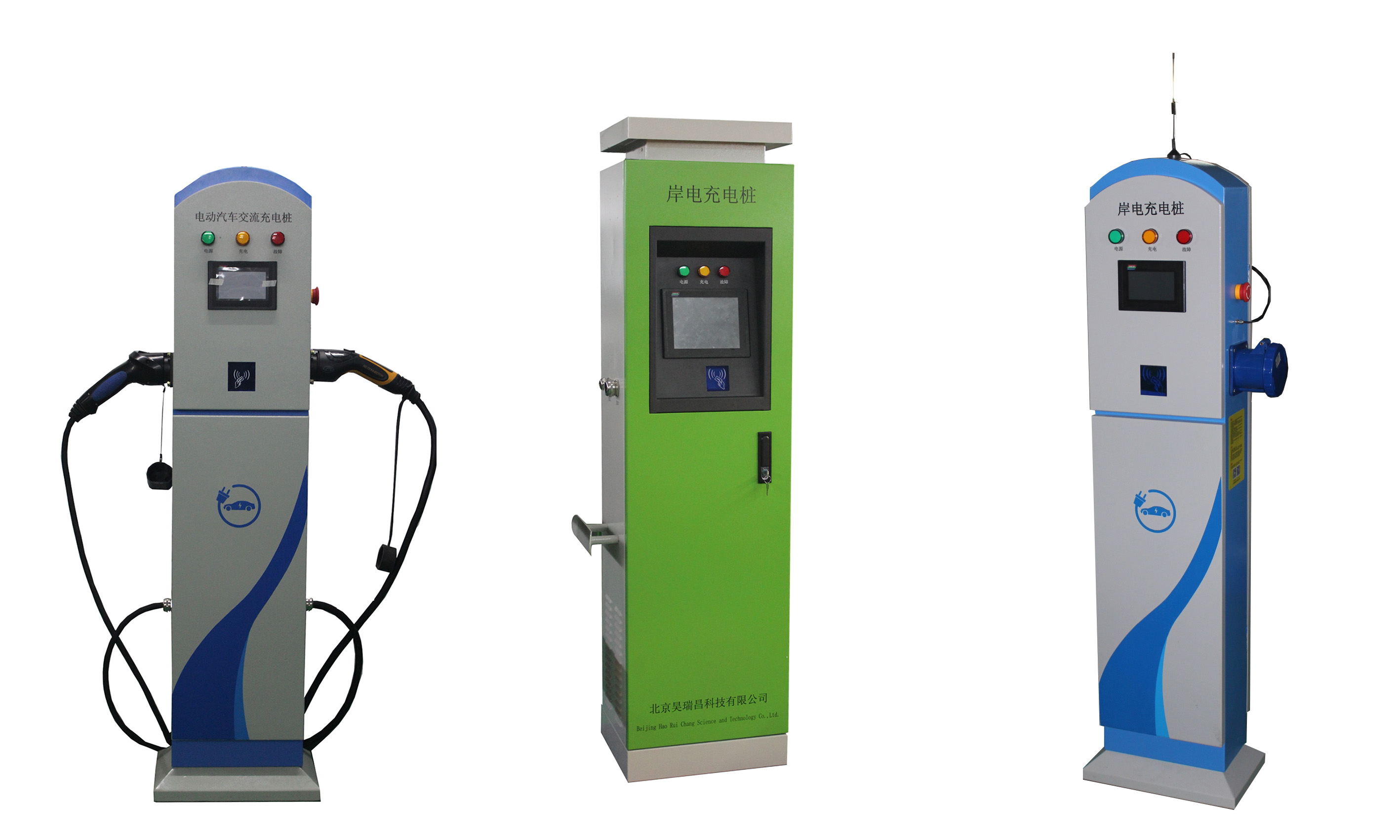

岸电船舶充电桩


岸电船舶充电桩包括:交流充电桩,直流充电桩,交直流充电桩是通过岸电电源提供电源供给,充电桩 固定到岸边。充分满足现在充电站建设过程中诸多不确定情况。 具有为蓄电池系统安全、自动地充满电的能力, 充电过程对电池不造成伤害或少伤害,并且也不会给周围的环境和人带来伤害。本方案通过专业的热设计和结构设计防护等级可达到ip54,满足户外使用的要求。可实现IC卡管理、液晶显示、充电计费、充电管理、远程通信等功能,将运行数据(包括计费信息)传到服务器后台,通过后台主站,管理员可以实时监控充电桩的运行情况,为系统的良好运行提供了保障。采用国标充电枪接口。具有最高的防护等级,能满足户外安装的各种要求,防雷防雨淋。
岸电船舶充电桩主要是给港口、公园、码头等船舶进行充电使用的一种充电装置。

功能特点 :
安全:
具备完善的充电保护功能,防止对车辆进行过充,安全性高;
具备防雷 、漏电 、短路、过流、过温、电池反接等保护措施;
具有输入过/欠压 、连接异常 、紧急停机等保护功能 ;
灵活 :
输出电压范围宽,具备可选功能,适用于各种车型 ;
可以独立分布式安装,即插即用占地面积小,移动灵活无需配置特别配套设施;
模块化设计方便对设备进行扩容和维护 ;
全自动刷卡充电过程, 支持全自动充电模式;
适用性好 :
抗震能力强 ,保护功能齐全,适应恶劣的户外移动环境与应急需求;
适用于公交站、停车场 、汽车修理厂、 电池厂 、车企等, 方便客户快速应急与测试补充电能的场所,同时有效弥补因为与各类充电桩
软硬件兼容问题而引起的无法充电问题 。

界面显示 显示提示信息、用户IC卡信息、充电相关信息等内容,是充电装置提供给用户和管理员的唯一可视内容
身份识别 读取IC卡内信息,识别用户身份及相关信息
充电操作 提供操作按钮,用于用户充电操作和管理员管理操作
控制输出接触器 管理输出接触器,实现对充电输出的控制
与充电机交互 向充电机发送控制指令、开关量信号,控制充电机启动与停止,获取充电机工作状态信息
管理电能表 与电能表通信,获取充电电量信息
费用收取 收取充电费用,进行卡内余额信息的读写操作
票据打印 打印用户充电费用的票据
数据管理 管理各项数据,保护数据的完整性、安全性,提供管理员查询、拷贝、删除等功能
系统配置 管理员进行系统配置,实现不同充电装置的相关设置
远程监控 接收远程监控主机的指令,传送相关数据信息,执行控制指令
其它 提供用户操作帮助、异常信息提示等功能

快速充电桩设备介绍:



工作环境 温度:-25℃~75℃     湿度:<95%
防护等级 IP45
电源输入电压 三相四线 380VAC±15%,频率50Hz±5%
两种充电对象 铅酸蓄电池电动车电池制式72vDC/135Ah、144vDC/100Ah;锂电池电动车电池制式144vDC/180Ah
充电桩输出 为直流电,输出电压满足上述充电对象的电池制式要求
最大输出电流 满足上述充电对象的电池制式1C的充电要求,并向下兼容
充电方式 常规和快速2种方式,常规为5小时充电方式,快速为1小时;充电方式(针对不同电池类型选择)
用户管理方式 智能IC管理
通讯接口 CAN通讯接口,通信协议有南方电网、国家电网两种协议,可供用户选择
充电接口 标准九芯接头
充电桩功能实现 每个充电桩自带控制器,供用户进行充电方式选择和操作指导,并显示电动车电池状态和用户IC卡资费信息,实现无人管理

岸电船舶充电桩选型表:
